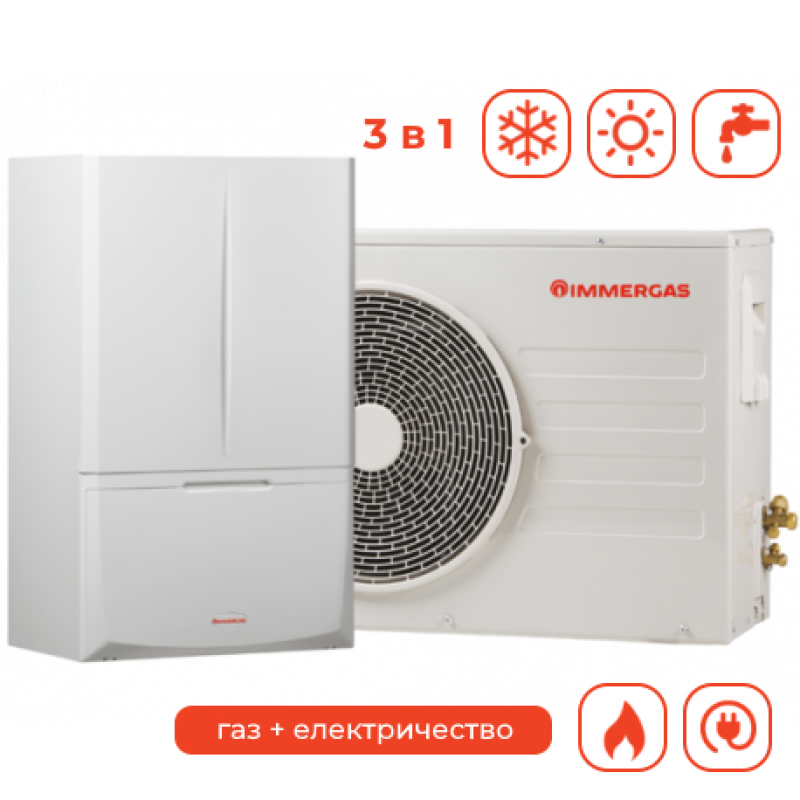

Magis Combo 9 V2

MAGIS COMBO V2 – Термопомпа и кондензация: интелигентността и ефективността на хибридите.

MAGIS COMBO V2 е новата хибридна термопомпа за отопление, охлаждане и производство на БГВ, с интегриран кондензен блок, проектиран да покрие и най-високите натоварвания, поради различните мощности (от 4 до 16 kW), в които моделът се предлага. Хибридната термопомпа Magis Combo V2 е налична в еднофазна версия за моделите 4, 6 и 9 kW (с хладилен газ R32) и в еднофазни и трифазни версии за модели с мощност 12, 14 и 16 kW (с хладилен агент R410A).

КОМПАКТНА, ЕНЕРГИЙНО ЕФЕКТИВНА И ФУНКЦИОНАЛНА ЗА ВСЕКИ НОВ ДОМ

MAGIS COMBO V2 е с компактни размери и в сравнение с кондензните котли, позволява значителни спестявания на енергия, благодарение на своята висока енергийна ефективност. Хибридната термопомпа е особено подходяща за нови жилища, изградени съгласно високите критерии за изолация и е отлично решение при подмяна на стари котли на средно и високотемпературни системи, като температурата й за отопление може да достигне до 80 °C.

MAGIS COMBO V2 (комбинирана версия)

Последователното свързване на предварителното подгрята вода от обемен бойлер, прави възможно да добавите слънчева енергия за производството на битова гореща вода. Комплектът със соларен термосензор е опция

ПО-ВИСОКА СТОЙНОСТ НА НЕДВИЖИМИЯ ИМОТ

MAGIS COMBO V2 позволява постигането на много висок енергиен клас в нови жилища, както и подобряването на енергийния клас на по-стари съществуващи сгради. Това позволява стойността за квадратен метър на жилището да се увеличи: инвестиция, която се изплаща незабавно.

ОПТИМИЗАЦИЯ НА КОНСУМАЦИЯТА НА ЕЛЕКТРИЧЕСТВО

Подходящ за комбинация с фотоволтаични системи, които дават възможност за използването на предимствата на безплатната енергия от слънцето, като по този начин се осигуряват още повече спестявания, по най-екологичния начин.

ЗАЩИТА ОТ ЗАМРЪЗВАНЕ

Хибридното сплит решение MAGIS COMBO V2 е изключително подходящо за проектирането на системи в много студени зони. За инсталирането са необходими квалифицирани монтажници, с F-GAS сертификация, които да направят връзките между външния и вътрешния модул.

ВГРАДЕНА ИНТЕЛИГЕНТНА ЕЛЕКТРОНИКА

В MAGIS COMBO V2 кондензният котел и термопомпата работят заедно, за да понижат консумацията с до 40%. Управлението задава приоритет на кондензационния блок или на термопомпата, въз основа на външните климатични условия и заявките към инсталацията, за да се гарантира през всеки сезон използването на енергия от възобновяеми източници.

ОСНОВНИ ХАРАКТЕРИСТИКИ – ВЪТРЕШЕН БЛОК

Топлообменник R32 / вода със 72 пластини

Газов кондензационен модул от неръждаема стомана

Разширителен съд 10 литра

Дебитомер, който да активира термопомпата само ако скоростта на водния поток е достатъчна

Хидравлична група за термопомпения кръг – циркулационна помпа с напор 7 mН2О и ниска консумация (във версията PLUS може да управлява и режима за подгрев на БГВ)

Хидравлична група за кръга на вградения кондензен модул – циркулационна помпа с ниска консумация и напор 7 mН2О

Нов контролер, с подготовка за управление на 3 зони – една директна и две със смесителни вентили

Системен контролер (опция) за управление на система с повече зони

Стандартни спирателни кран-филтър ¾” на водния кръг

ОСНОВНИ ХАРАКТЕРИСТИКИ ВЪНШНО ТЯЛО
(AUDAX PRO V2)

Инверторен винтов компресор

Зареден с хладилен агент GAS R32

Спирателни кранове за R32, като стандарт

Оребрен въздушен топлообменник (с единичен вентилатор)

Електронен дроселиращ вентил, двупътен

4-пътен вентил за реверсиране на цикъла

Функция за отопление и охлаждане (реверсивна)

Възможност за монтаж на открито, без защита

ПРИМЕР ЗА КОНФИГУРАЦИЯ НА COMBO V2 ПРИ СМЯНА НА СТАРА СЪЩЕСТВУВАЩА ИНСТАЛАЦИЯ

Инсталацията е приложима дори и в случай на подмяна на съществуващ газов котел в система с конвектори или с радиатори, работещи със средна температура.

MAGIS COMBO V2 може да управлява трипътни вентили за отопление на помещения с излъчващи панели и радиатори и за охлаждане с конвектори.

Режим на отопление

MAGIS COMBO V2 се включва чрез заявка от системата. Ако времето, необходимо за достигане на текущата необходима мощност, е по-дълго от зададеното време, газовият кондензационен блок ще бъде задействан.

Режим на охлаждане

Термопомпата на MAGIS COMBO V2 се включва чрез заявка от зоната, която работи с охлаждащ конвектор.

Режим на битова гореща вода

С MAGIS COMBO V2 подаването на БГВ зависи от газовия кондензационен блок.

Забележка: Изискуемият обем на вода във вътрешната инсталация е 30 литра; ако тази минимална наличност не може да бъде гарантирана, обмислете добавянето на инерционен акумулатор.

	Енергиен клас за отопление при 55 °C	A++
	Енергиен клас за отопление при 35 °C	A+++
	Количество хладилен агент (R32)	1,400 g
	Мощност за отопление (системна вода 35 °C)	9,00 kW
	Мощност за отопление (системна вода 45 °C)	8,60 kW
	Мощност за отопление (системна вода 55 °C)	8,00 kW
	Температурен диапазон на дебит (отопление)	20-65 °C
	Температурен диапазон на вън. въздух (отопление)	-25/35 °C
	COP (системна вода 35 °C)	4,81
	COP (системна вода 45 °C)	3,69
	COP (системна вода 55 °C)	2,93
	Мощност за охлаждане (системна вода 18 °C)	8,70 kW
	Мощност за охлаждане (системна вода 7 °C)	6,50 kW
	Температурен диапазон на дебит (охлаждане)	5 – 25 °C
	Температурен диапазон на вън. въздух (охлаждане)	10/46 °C
	EER (системна вода 18 °C)	4,12
	EER (системна вода 7 °C)	3,33
	Електрическо захранване	230-50 V – Hz
	Максимална консумирана мощност	4,300 W
	Тегло на външен кондензен модул (празен)	73,0 kg

Данни, отнасящи се за ВЪТРЕШЕН МОДУЛ

	Консумирана мощност от помпа ( кръг газов кондензен модул)	60 W
	Консумирана мощност от помпа (кръг на хладилен агент)	75 W
	Максимална термична мощност (в режим БГВ)	28,1 kW
	Максимална термична мощност (в режим отопление)	24,9 kW
	Минимална термична мощност	5,1 kW
	Максимална топлинна мощност (в режим БГВ)	27,3 kW
	Максимална топлинна мощност (в режим отопление)	24,0 kW
	Минимална топлинна мощност	4,8 kW
	Ефективност при номинална топлинна мощност (80/60°C)	96,2 %
	Ефективност при 30% натоварване (80/60 °C)	98,4 %
	Ефективност при номинална топлинна мощност (40/30°C)	106,8 %
	Ефективност при 30% натоварване (40/30 °C)	106,1 %
	Температурен диапазон на флуид (отопление)	20-80 °C
	NOx клас	6
	Обем на разширителен съд за отопление (реален)	10 (8,3) l
	Макс. налягане на кръг отопление	3 bar
	Водосъдържание	2,5 l
	Тегло (празен)	55,0 kg

* Данните се базират при следните условия:
